GU-EDFA-HP 產品規格書

打印 / 導出

GU-EDFA-HP 產品規格書

產品信息

高功率摻鉺光纖放大器

獨有的“側面泵浦保護”技術，以及獨特的控制保護電路，實現了低噪聲、超高功率輸出

產品編號：GU-EDFA-HP

產品描述

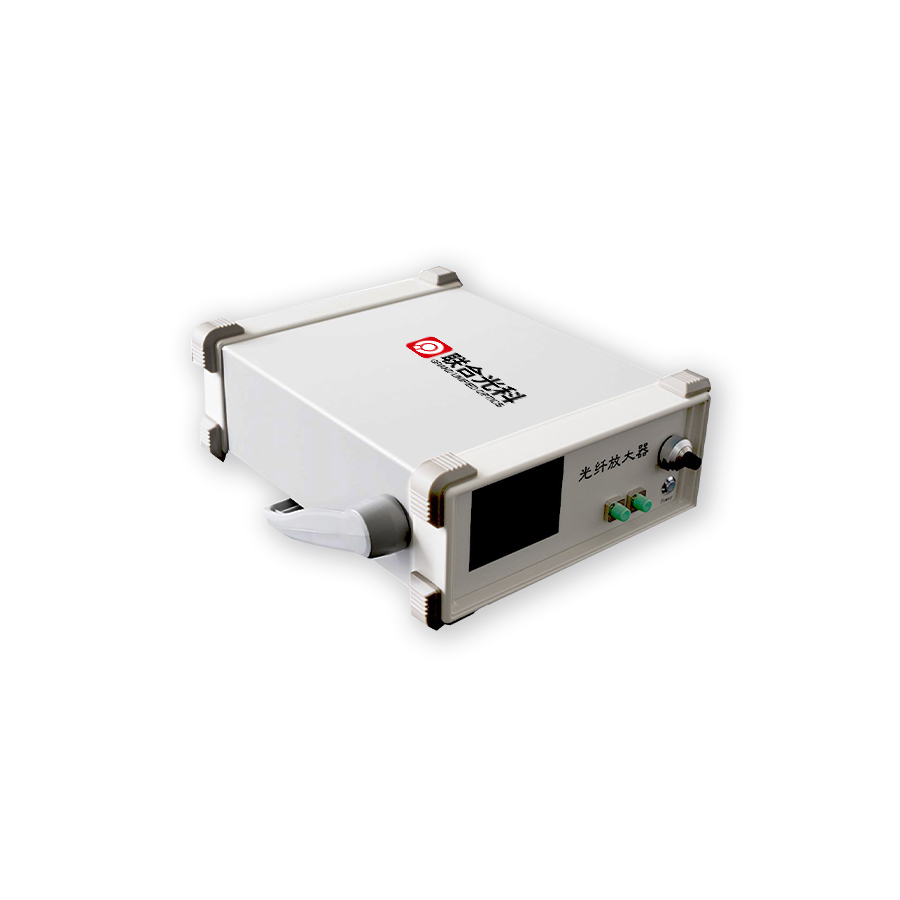

EDFA-HP型高功率摻鉺光纖放大器內部采用了高性能的泵浦激光器，雙包層Yb3+和Er3+共摻雙包層光纖，獨有的“側面泵浦保護”技術，以及獨特的控制保護電路，實現了低噪聲、超高功率輸出。前面板提供電源開關，LCD功率顯示，輸出功率調解旋鈕，同時提供了RS232接口，廣泛應用于非線性光學、光纖傳感和光纖通信等領域。

產品特點

飽和輸出光功率高達40dBm
輸出光功率顯示
低噪聲指數、輸出功率可調
自動關泵保護、遠程控制
臺式、模塊可選

應用領域

非線性光學
光纖傳感系統
光纖通信系統

規格參數

參數		單位	最小值	典型值	最大值
工作波長范圍		nm	1525		1565
輸入信號功率范圍		dBm	-5		10
飽和輸出光功率		dBm			37
飽和輸出光功率穩定性		dB			±0.3
噪聲指數@輸入0dBm		dB		5.5	6.0
輸入光隔離度		dB	30
輸出光隔離度		dB	30
輸入回波損耗		dB	40
輸出回波損耗		dB	40
偏振相關增益		dB		0.3	0.5
偏振模式色散		ps			0.3
輸入泵浦泄漏		dBm			-30
輸出泵浦泄露		dBm			-30
工作電壓		V( AC )	80		240
光纖類型			SMF-28
輸出接口			FC/APC
通訊接口			RS232
封裝尺寸	臺式	mm	483×385×88(2U rack)
封裝尺寸	模塊	mm	150×125×35

極限條件

參數	符號	單位	最小值	最大值
工作溫度	Top	oC	-5	55
儲存溫度	Tst	oC	-40	80
濕度	RH	%	5	90

訂貨信息

GU	EDFA	X	XX	X	XX
GU-EDFA-HP	摻鉺光纖放大器	HP--高輸出型	輸出功率 33---33dBm 37---37dBm 40---40dBm	封裝形式 D---臺式 M---模塊	光纖接頭 FA---FC/APC FP---FC/PC SP---用戶指定
