760700 產品規格書

產品信息

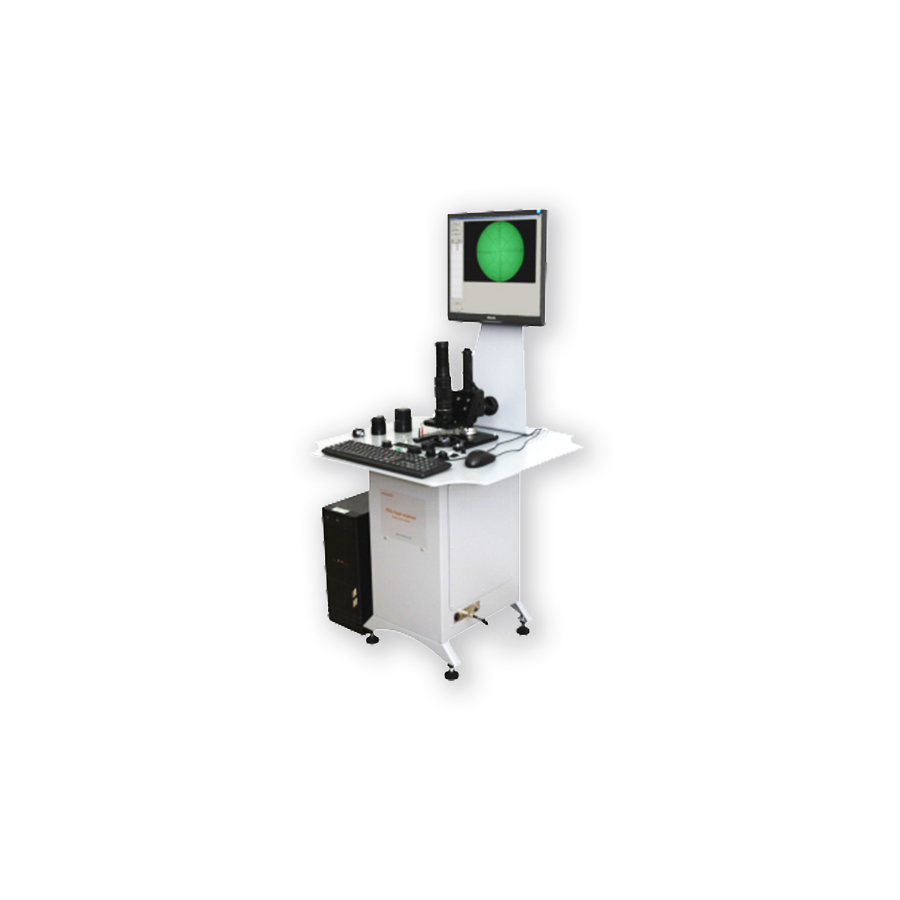

STR 高效能條紋變相管測試系統

產品編號：760700

條紋變像管測試系統

STR條紋變像管靜態綜合參數測試系統能夠全面定量地表征條紋變像管在探測輻射圖像時的綜合性能。因此，對條紋變像管的參數測試具有重要意義。條紋變像管參數綜合測試系統采用透射光學系統、高精度定位和調焦控制、多模式靶標投射方式、高分辨率數字視頻CCD系統以及計算機分析控制系統等先進技術，來實現對條紋變像管光陰極亮度靈敏度（光陰極積分靈敏度）、光陰極光譜靈敏度、空間分辨率、調制傳遞函數、EBI、輻射功率增益、放大率、畸變、非均勻性等多種性能參量的測試分析。
STR測試系統由裝有一組不同靶標的靶標投影儀來投影靶標圖像到被測量的條紋變像管的光電陰極，被測量的條紋變像管會產生對應的投影圖像，這些圖像的成像質量以及亮度可以由軟件直接評估，其他被測量的條紋變像管重要的成像以及輻射度參數同樣由軟件確定。

組成模塊
STR 主模塊	OS1 光學平臺
CP 電流計	PC 組
MR 成像輻射計	圖像采集卡
RP1 輻射計	STR 控制軟件
LP1 亮度計	STRIM 軟件
RP2 輻射計	STR-Time 軟件
UNI 相機	PS電源
FP1 電流計	一組機械適配器
PLE脈沖光源

規格參數

STR主模塊
光源	2850K多色光源
發射孔徑	圓形直徑40 mm
光譜范圍	350nm 到1000nm
照度范圍	0.1 μlx 到 1000 lx 0.5 nW/m2 到 2 W/m2
調節類型	連續，電動，PC 控制
穩定性	設定值優于1%
動態范圍	10 000 000 000 倍
	ARW旋轉靶輪（裝有濾波片）
濾波片數量	10
類型	電控, PC控制
一組光譜濾波片	400, 450, 500, 550, 600, 650, 700, 750, 800, 850 nm
	TS靶標滑塊（裝有一組靶標）
靶標類型	三個線陣靶標, 連個面陣USAF 1951靶標, 一個均勻靶標
線陣靶標空間頻率范圍	16 lp/mm 到 114 lp/mm 列表：16.00,17.95,20.16,22.62,25.39,28.50,32,36, 40.3,45.3,50.8,57,64.0,71.8,80.6,90.5,102.0,114.0lp/mm 三個方向: 垂直, 水平以及 ±45°
USAF 1951靶標空間頻率	16 lp/mm 到 114 lp/mm 列表：16.00,17.95,20.16,22.62,25.39,28.50,32,36,40.3,45.3,50.8,57,64.0,71.8,80.6,90.5,102.0,114.0lp/mm 三個方向: 垂直, 水平以及 ±45°
	TP 靶標投影儀
投影區域	直徑40mm
分辨率	228 lp/mm
光譜帶寬	400nm到 800nm 但是550nm 到 650nm會受到很大衍射限制
放大率	1
CP 電流計
電流測試范圍	10 pA - 100mA
分辨率	<10 pA
不確定性	<5%
MR 成像輻射計
分辨率	640x480
光譜范圍	400nm 到 1000nm
光強動態范圍	1000 倍
RP1 輻射計
光譜范圍	400 到650 nm
測試范圍	0.1mW/sr m2 到 10 W/sr m2
LP1 亮度計
光譜范圍	適光響應
測試范圍	0.1mcd/ m2 到10000 cd/m2
RP2 輻射計
光譜范圍	400 到 650 nm
靈敏度范圍	0.1nW/sr m2到0.1mW/sr m2
UNI 相機
分辨率	640x480
光譜范圍	400nm 到700 nm
光強動態范圍	1000 倍
視場	直徑64 mm
FP1電流計
光譜范圍	400nm 到 700 nm
光強動態范圍	1000 倍
靈敏度	最優化設計與熒光瞬態記錄
PLE 脈沖光源
余輝時間	20 ns
光譜	最優化設計于條紋變像管
OS1 光學平臺
功能	調節MR成像輻射計的垂直移動以及UNI相機位置
調節范圍	200 mm
PC 組
組成	PC 主機, 監視器, 鍵盤, 鼠標
處理器	Intel Core 6 或者同級別
內存	4 GB
操作系統	Windows 7
監視器分辨率	1024x768
監視器連接	DVI
圖像采集卡
類型	模擬視頻采集卡
輸入格式	PAL, NTSC
動態范圍	8 bit 模擬視頻采集卡
STR 控制軟件
功能	與STR主模塊連接、讀出與顯示BAL光源的亮度值、與 ARW 靶輪，CP1，RP1，RP2，LP1連接計算輻射參數: 光電陰極亮度靈敏度，光電陰極光譜靈敏度，EBI，輻射功率增益，亮度增益, 動態范圍
STRIM軟件
功能	采集和記錄RM成像輻射計以及UNI相機生成的圖像、分析采集到的圖像、計算MTF，畸變，放大率以及空間分辨率
STR-Time 軟件
功能	控制PLE脈沖光源、分析FP1電流計的信號、計算熒光屏余輝時間
PS 電源
電壓	DC 12V
最大電流	3 A
一組機械適配器
數量	至少4 個
作用	主要用于最優化的固定所需測量條紋變像管的位置以及阻止外部雜光進入光陰極； Inframet可以提供與客戶條紋變像管最優化且完全匹配的圓形像管支架注意：Inframet公司需要客戶提供詳細的條紋變像管參數外觀設計圖紙以用于提供相應的適配器
一組備用燈泡
數量	3個
壽命	平均2000 小時/個
替換方式	簡單手工更換方式且無需進行額外的標定
