760650 產品規格書
760650 產品規格書
產品信息

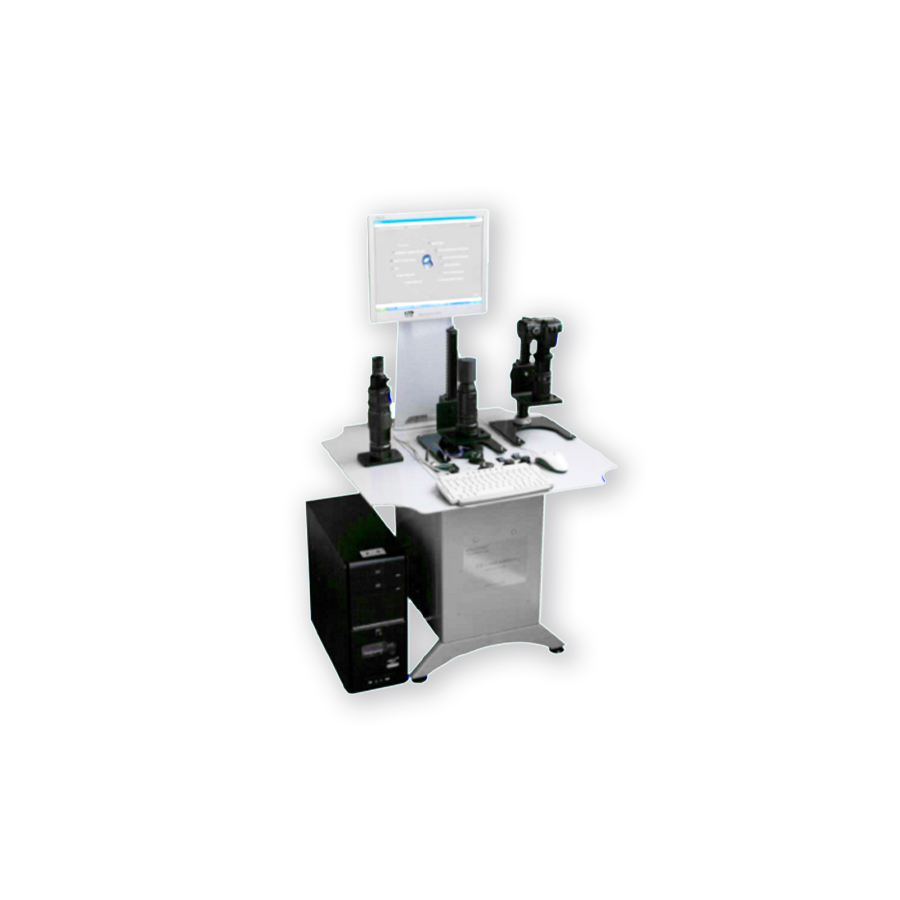

ITS-I 二代像增強器成像質量參數測試系統

產品編號：760650
像增強器測試系統
測量現代像增強器不是一個簡單的任務。MIL系列標準建議要測量35個參數來表征一個像管的性能。這些參數可以概括地分成如下四類：
  • 光度學參數：描述的是像管對輸入光的靈敏度，在光度學測量時用均勻光照射像管，像管并不生成圖像。這時我們并不關心像管成像的能力，而是關心它放大輸入光的能力。
  • 成像質量參數：描述的是像管產生一個高質量目標圖像的能力。在光陰極面入射的一些標準靶標圖像通過像管在熒光屏生成一個復制的圖像。通過分析熒光屏上圖像就可以得到像管的成像質量性能參數。
  • 可靠性參數：描述像管抵抗惡劣環境的能力，比如高亮度光照、亮點目標、高溫、高濕度和振動等情況。這些測量可以幫助我們選擇長壽命的像管。
  • 時間響應參數：描述像管在光照和電壓脈沖作用時它的時間響應特性。這些參數，特別是熒光屏的余輝時間可以幫助我們確認像管是否適合快速目標偵察的應用。
ITS-I系統能夠投影一些標準靶標的圖像到被測像管的輸入窗口上，并且采用一系列工具能夠分析輸出圖像的質量得到被測像管的性能參數。它由以下部分組成：
  • BM-I主模塊
  • 一組圖像評估硬件工具（M-I顯微鏡，VM-I視頻顯微鏡，DC-I數字相機，手動OS-2光學平臺）
  • SAT模塊（計算機，采集卡，半自動評估和結果記錄軟件TAS-I，ITS系統控制軟件）
  • 一組高壓電源（選項-測量裸管使用）
規格參數
  BM-I主模塊技術參數
IL-I光源
光源 1） 鹵素?zé)?850K色溫； 2） 595nm單色光源
照度范圍 2×10-5lx – 2lx（標準）
調節分辨率 2mlx（在低照度范圍）
調節類型 連續
調節方式 手動
調節穩定性 優于設定值的2%
靶標投影儀
靶標 單一多圖形靶標： USAF 1951靶標、刀口/狹縫靶標、針孔靶標、像管直徑靶標、剪/總畸變靶標、均勻/點圖形
分辨率 400線對/mm
更換靶標滑動 手動
像管支架
機械支架 可提供市場上任何像管的支架
低壓電源
類型 DC
電壓 2.7V

圖像評估工具
ITS-I系統采用三種圖像評估工具：① M-I顯微鏡、② VM-I視頻顯微鏡、③ DC-I數字相機。
M-I顯微鏡
類型 單目
放大率 16′到40′變化（可選10′到50′）
分辨率 >400線對/mm
VM-I視頻顯微鏡
類型 高分辨率，高靈敏度CCD相機配有物鏡
圖像分辨率 768×576
視場 1.78mm ×1.33mm
放大率（取決于監視器設置） >100
DC-I數字相機
類型 該分辨率數字相機
圖像分辨率 3072×2048
視場 雙視場（為18mm和25mm像管優化的）
最小視場 25.8mm ×19mm
像素尺寸 9.3mm（最小視場時）
圖像輸出接口 USB 2.0

SAT-I模塊
SAT-I模塊包括三部分：計算機、采集卡和軟件。SAT模塊可以采集、記錄和分析VM-I視頻顯微鏡和DC-I數字相機的圖像。
計算機
處理器 INTEL 奔騰IV (或等價)， 2.4 GHz 或更好
主板 GIGABYTE GA-945PLM-S2 - LGA775 （或等價產品）
內存 1024 MB RAM DDRAM
圖形卡 AGP 64 MB GeForce4
監視器 1280×1024@75 Hz.
采集卡
采集分辨率（25/30Hz） 768×576（PAL）、640×480（NTSC）
輸入格式 PAL, NTSC, Fire Wire, USB 2.0
采集質量 沒有看觀察到的圖像劣化

ITS-I系列型號分類
根據用戶的不同需求ITS-I系統可以優化成不同的型號。其功能和價格與這些型號有直接的關系。
型號 功能 組成
ITS-I/A1 采用光學顯微鏡進行分辨率測量 BM-I主模塊，M-I顯微鏡，OS-1平臺，三個像管支架
ITS-I/A2 采用光學顯微鏡或視頻相機和軟件支持進行分辨率測量 BM-I主模塊，M-I顯微鏡，OS-1手動平臺，三個像管
支架，VM-I視頻顯微鏡，計算機，采集卡，TAS-I/A2
軟件，ITS-I轉換軟件
ITS-I/B 采用光學顯微鏡進行分辨率測量，半自動疵點測量（暗
點和亮點），光陰極有效直徑，總畸變，輸出亮度非均
勻性（可見光波段）		 BM-I主模塊，M-I顯微鏡，OS-2平臺，三個像管支架，
VM-I視頻顯微鏡，計算機，采集卡，TAS-I/B軟件，
ITS-I轉換軟件，DC-I數字相機
ITS-I/C1 采用光學顯微鏡或視頻相機和軟件支持進行分辨率測量，
半自動測量MTF，疵點（暗點和亮點），光暈，光陰極
有效直徑，總畸變，輸出亮度非均勻性		 BM-I主模塊，M-I顯微鏡，VM-I視頻顯微鏡，OS-1平臺，
OS-2平臺，三個像管支架，計算機，采集卡，TAS-I/C1
軟件，ITS-I轉換軟件，DC-I數字相機
ITS-I/C2 采用光學顯微鏡或視頻相機和軟件支持進行分辨率測量，
半自動測量MTF，疵點（暗點和亮點），光暈，光陰極
有效直徑，總畸變，圖像位移，輸出亮度非均勻性，光
暈，上升時間，衰減時間和熒光屏余輝時間		 BM-I主模塊，M-I顯微鏡，VM-I視頻顯微鏡，OS-1平臺，
OS-2平臺，三個像管支架，計算機，采集卡，TAS-I/C2
軟件，ITS-I轉換軟件，DC-I數字相機，LM-T亮度計
ITS-I/D 采用光學顯微鏡或視頻相機和軟件支持進行分辨率測量，
半自動測量MTF，SNR，疵點（暗點和亮點），光暈，
光陰極有效直徑，總畸變，圖像位移，輸出亮度非均勻
性，光暈		 BM-I/D主模塊，M-I顯微鏡，VM-I視頻顯微鏡，OS-1平臺，
OS-2平臺，三個像管支架，計算機，采集卡，TAS-I/D軟件，
ITS-I轉換軟件，DC-I數字相機
ITS-I/E 采用光學顯微鏡或視頻相機和軟件支持進行分辨率測量，
半自動測量MTF，SNR，疵點（暗點和亮點），光暈，
光陰極有效直徑，總畸變，圖像位移，輸出亮度非均勻
性，光暈，圖像翻轉，放大率，時間放大率		 BM-I/E主模塊，M-I顯微鏡，VM-I視頻顯微鏡，OS-1平臺，
OS-2平臺，三個像管支架，計算機，采集卡，TAS-I/E軟件，
ITS-I轉換軟件，DC-I數字相機
ITS-I/MSR MTF，SNR和分辨率的測量 BM-I/MSR主模塊，M-I顯微鏡，VM-I視頻顯微鏡，OS-1平臺，
三個像管支架，計算機，采集卡，TAS-I/MSR軟件，P-I平臺，
S-I支持，ITS-I轉換軟件
ITS-I/MT MTF測量 BM-I/MT主模塊，M-I顯微鏡，VM-I視頻顯微鏡，OS-1平臺，
三個像管支架，計算機，采集卡，TAS-I/MT軟件，P-I平臺，
S-I支持
ITS-I/SN SNR的測量 BM-I/SN主模塊，M-I顯微鏡，VM-I視頻顯微鏡，OS-1平臺，
三個像管支架，計算機，采集卡，TAS-I/SN軟件，P-I平臺，
S-I支持，ITS-I轉換軟件
