760353 產品規格書
760353 產品規格書
產品信息

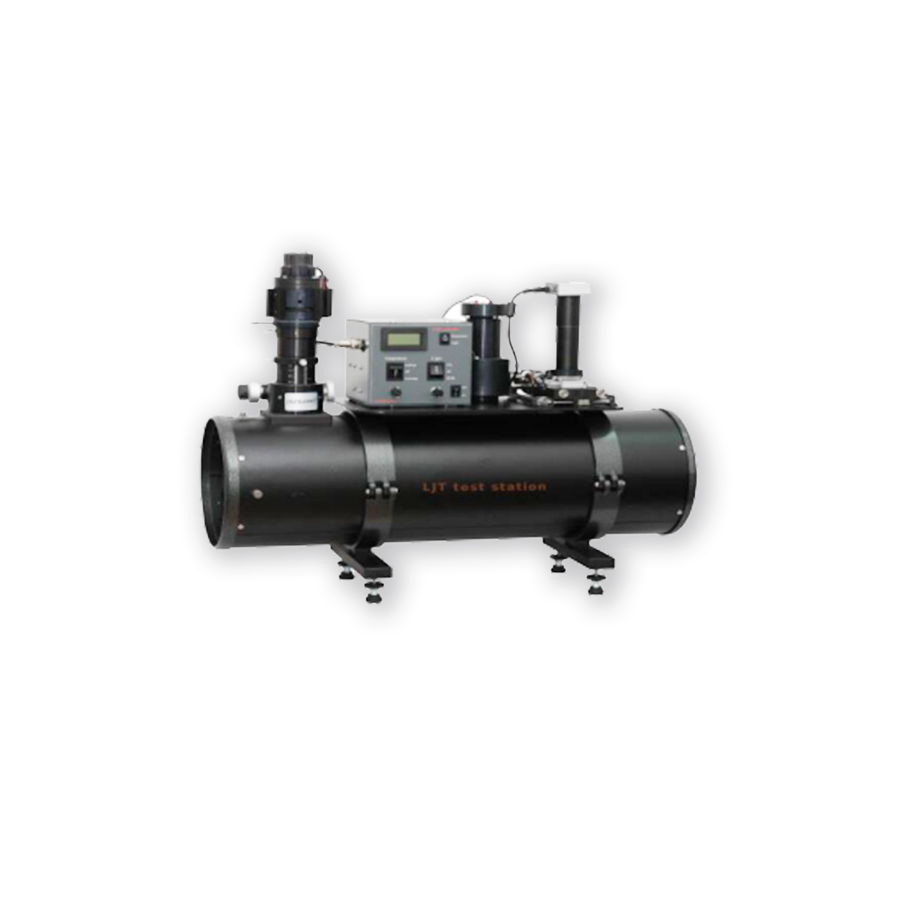

L64 激光接收器測試系統

產品編號：760353
激光測試系統
LET測試系統用于在實驗室環境下對于激光測距機參數的擴展性測試，而不需要必要且頻繁的野外測試的時間消耗。LET測試系統既支持測試設計參數與最終性能參數，也支持軸對準測試，第一組測試參數包括脈沖能量，脈沖峰值功率，脈沖寬度，脈沖頻率，光束發散角，接收器靈敏度等，第二組測試參數包括測距精度，距離判別，消光比等。軸對準偏差可以理解為發射器光軸與對準軸之間的夾角以及接受器光軸與對準軸之間的夾角。
以上所提到的非常寬的測試范圍可以由LET測試系統的雙重設計而實現，測試系統可以由以下兩種模式工作：電子模擬模式與光纖模擬模式。在第一種模式中，使用先進的電力模塊用于測試被測試激光測距機發射器產生的脈沖參數以及產生光脈沖到被測試激光測距機的接收器；在第二種模式中，反射脈沖的模擬使用光纖與高技術標定的衰減器的回路耦合實現。在以上兩種工作模式中，當激光測距機處于大氣環境下，且用于發射一個角尺寸及衰減可調節的小型目標時，則LTE測試系統可以用于模擬野外測試。
LET測試系統對于需要測試激光測距機設計參數以及生產線及科研工作的團隊來說是最優的選擇，以及用于確定最終的性能參數。
LET測試系統在LT測試系統系列中是最先進的測試系統，由Inframet設計生產用于支持測試激光測距機以及可選的激光指示器。
功能
  • 兩個模塊模擬位于不同位置的目標
  • 一些由電子模擬測試得到的參數可以由光纖模擬測試進行驗證
  • 非常寬的測試范圍
  • 支持測試單脈沖與多脈沖的激光測距機。
  • 工作在所有典型波段的激光測距機可以被測試，905/910 nm, 1060nm, 1540nm, 1550nm,1570nm。
  • 支持模擬六個不同角尺寸的目標（0.25 mrad 到 4 mrad）。
  • 完全計算機控制的測試系統，激光測距機的目標距離，靶標尺寸，系統衰減可以由計算機控制，入射脈沖為數字化的記錄并分析。
  • LTE測試系統模擬真實野外環境條件。用戶看到小的目標并且進行激射，距離測試指示只放激光束照射目標時進行。
  • 支持測試匹配有與夜視設備通道的激光測距機。
  • 最優化的設計用于測試雙通道的配有內部對準通道的激光測距機，同時也支持測試其他類型的激光測距機。
規格參數
參數 版本A 版本B 版本C 版本D
平行光管類型 離軸，反射式 離軸，反射式 離軸，反射式 離軸，反射式
平行光管口徑 150mm 150mm 150mm 150mm
平行光管分辨率 > 50 lp/mrad > 50 lp/mrad > 140 lp/mrad > 140 lp/mrad
輻射中心波長
(可選其他波長)		 1064±1nm 1064±1nm 1064±1nm 1064±1nm
光譜帶寬 ≤2 nm ≤2 nm ≤2 nm ≤2 nm
平行光管輸出端功率不均勻性 ≤10% ≤10% ≤10% ≤10%
計算機控制的脈沖寬度，PRF 支持 支持 支持 支持
脈沖時間寬度范圍/調節類型 20-100nm 10-500nm，連續調節 10-500nm，連續調節 10-500nm，連續調節
脈沖時間寬度分辨率 10ns 0.5ns 0.5ns 0.5ns
脈沖時間寬度時間穩定性 3ns 1ns 1ns 1ns
脈沖時間寬度不確定性 10% 5% 5% 5%
脈沖重復頻率范圍（內部同步模式） 10 Hz – 10 kHz 1Hz – 20 kHz 1Hz – 20 kHz 1Hz – 20 kHz
脈沖重復頻率范圍（外部同步模式） 0.1 to 10 kHz 0.1 to 20 kHz 0.1 to 20 kHz 0.1 to 20 kHz
PRF穩定性 1 μs raster
0.001% at 10Hz		 1 μs raster
0.001% at 10Hz		 1 μs raster
0.001% at 10Hz		 1 μs raster
0.001% at 10Hz
平行光管出口處輻射度（對于最大靶標） 1μW/cm2 到0.1mW/cm2 50nW/cm2 到0.1mW/cm2 50nW/cm2 到0.3mW/cm2 50nW/cm2 到0.4mW/cm2
峰-峰不穩定性（峰值功率） <5% <2.5% <2.5% <2.5%
峰值功率調節類型 1) 手動步進光衰減器；
2) 連續電子調節		 1) 手動步進光衰減器；
2) 連續電子調節		 1) 手動步進光衰減器；
2) 連續電子調節		 1） 連續電控步進光衰減器；
2） 連續電子調節
連續電子調節動態范圍 5:1 10:1 10:1 10:1
