750134 產品規格書
750134 產品規格書
產品信息

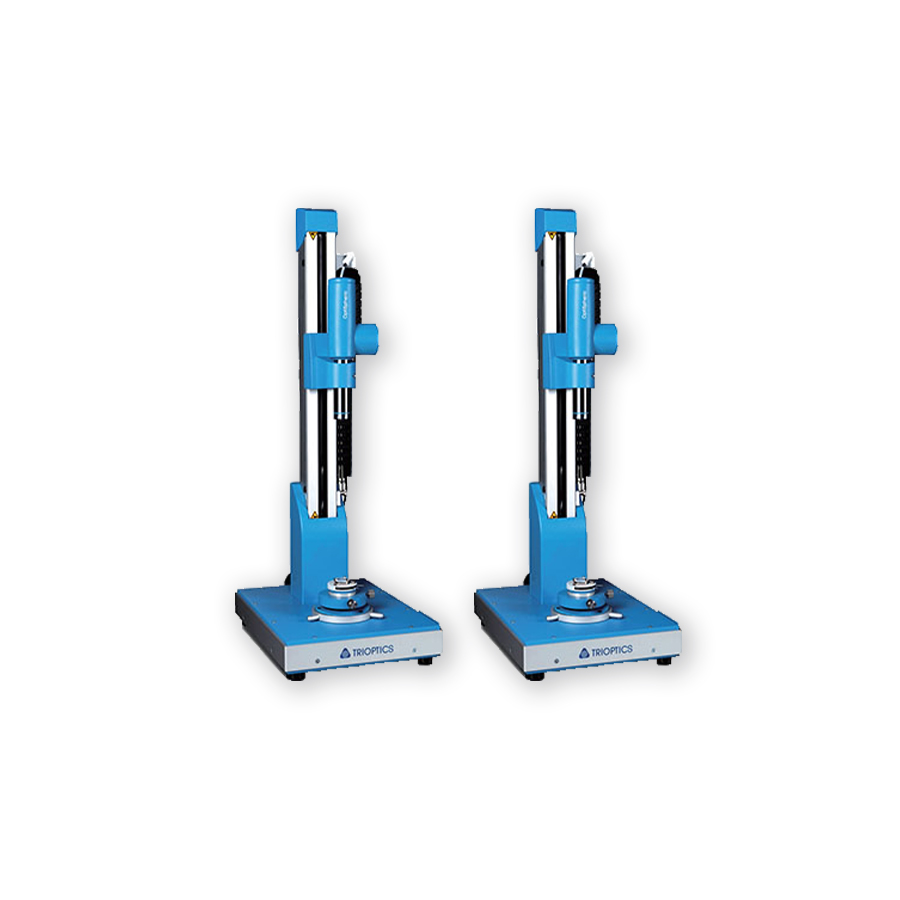

OptiSpheric?通用途光學測量儀 AutoFocus 500

產品編號：750134
OptiSpheric通用途光學測量儀（全自動數字測焦儀)
TRIOPTICS生產的OptiSpheric和球徑儀是經典的球面透鏡光學測試系統，可以在任何光學制造中生產。 透鏡半徑用于測量透鏡半徑時，OptiSpheric系統提供有效焦距、法蘭焦距，軸上MTF和透鏡半徑的非接觸式測量。具體升級可確定平面中心誤差和角度。

產品功能：
  • 有效焦距（EFL）測量
  • 軸上光學傳遞函數（MTF）測量
  • 后截距（BFL）測量
  • 曲率半徑（R）測量

可擴展功能：
  • 單鏡片中心偏差測量
  • 鏡頭組中心偏差測量
  • 平面光學元件角度測量
  • 光學系統空氣間隔測量
規格參數
產品型號及技術指標
產品編號 750134
被測樣品直徑 5...35mm
有效通光孔徑 28mm
測量范圍 EFL +5...+450mm
-5...-450mm
MTF 5...50mm EFL
BFL ±5...±490mm
R ±5...400mm
測量精度 EFL ±0.2%
MTF 0.02
BFL ±0.3%
R ±0.3%
重復精度 EFL 0.03...0.2%
MTF ±1%
BFL ±0.2%
R ±0.2%

擴展功能技術指標： 中心偏差測量
測量范圍(R/EFL)

+5... +450mm
擴展范圍(R/EFL)

±2000mm
測量精度

±2″ 或 ±0.2μm
重復精度

±1″ 或 ±0.1μm

平面光學元件角度測量
測量精度 ±1.3″
重復精度 ±0.2″
分辨率 0.01″

光學系統空氣間隔測量
產品編號 750134
測量范圍 200mm / 400mm / 600mm / 800mm光程可選
測量精度 ±0.15μm或±0.5μm或±1μm
測量速度 1.5″/10mm光程
測量波長 1310 nm
