750056 產品規格書

產品信息

ProCam? TT Series相機模組裝調系統

產品編號：750056

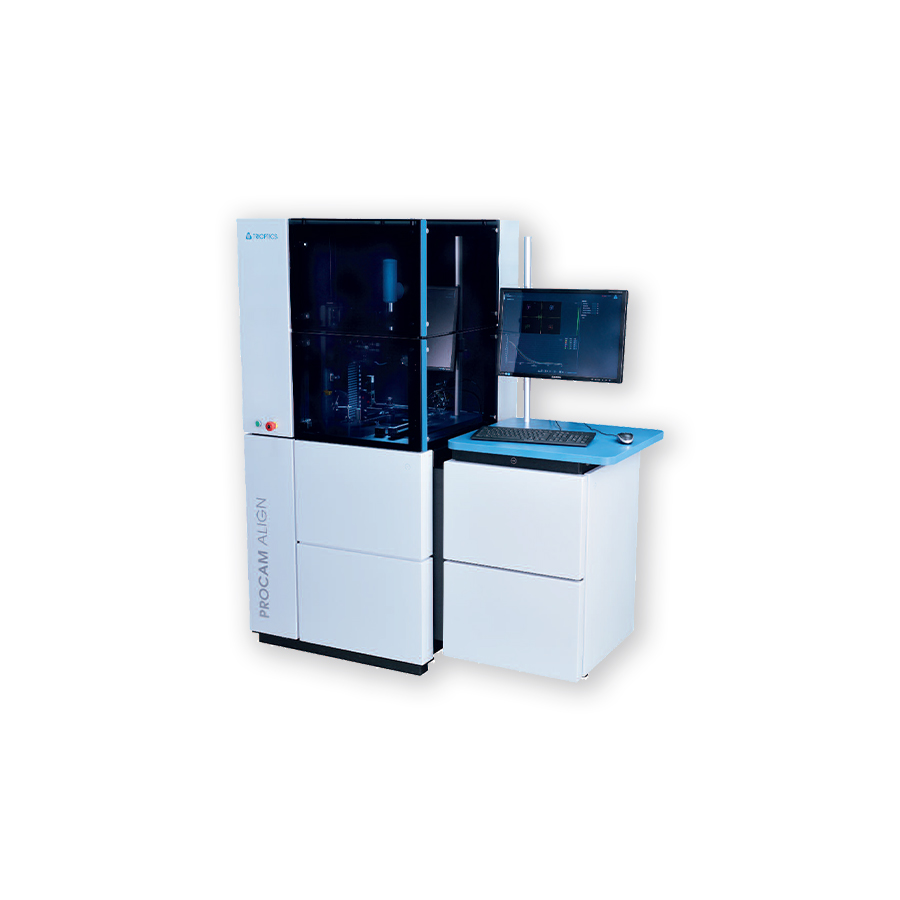

ProCam?Align Series相機模組裝調系統

ProCam? Series 是一系列全能型裝調設備，包括用于研發的緊湊型相機模組裝調設備ProCam?Align Smart和用于量產的生產型相機模組裝調設備ProCam?TT。二者均基于模塊化設計，能方便的增加相應的測量功能或其它測試模塊，便于客戶根據需求選擇相應的配置。

規格參數

技術規格
產品編號	750056
產品型號	ProCam? TT
調節自由度	可達6自由度
線性分辨率	? 0.5μm
最終成品線性校正精度1	? 4μm
傾斜分辨率	? 0.7″
最終成品傾斜校正精度1	? 4′
產品外徑	4mm...30mm(其他尺寸可定制）
產品有效焦距	1…12mm（定焦光管） 1...18mm（變焦光管）
視場角（chart結構）	70°（最大可升級至100°）
視場角（collimators結構）	140°（最大可升至180°）
UPH(每小時產量)2	300
機臺尺寸	1400×1480×1875mm
相機接口	MIPI、SPI、USB、FireWire、CamLink, GigE, custom (CAN, etc.)

1.基于以下參數計算∶pixel size 6um， F#=2.8，EFL=4.5mm
2.基于以下參數計算cycle time∶sensor初始化時間<1s，相機fps>30，UV固化時間<3秒

配置規格
產品型號	ProCam? Align Smart	ProCam? Align lnline
應用	小型化/研發用裝調	量產型設備
流程	串行處理	并行處理
產量	研發/小批量	大批量
靶標	test chart(chart 板)/ collimator（平行光管）	test chart(chart 板)/ collimator（平行光管）
具體流程
樣品自動取放	一	O
預先清潔	一	O
自動膠滴涂	O	√
主動裝調（六軸）	√	√
自動UV固化	O	√
裝調后測試	O	O
裝調后標記	一	O
裝調后分發	O	O
√ 核心模塊	O 可選模塊	—不可選
