750037 產品規格書

產品信息

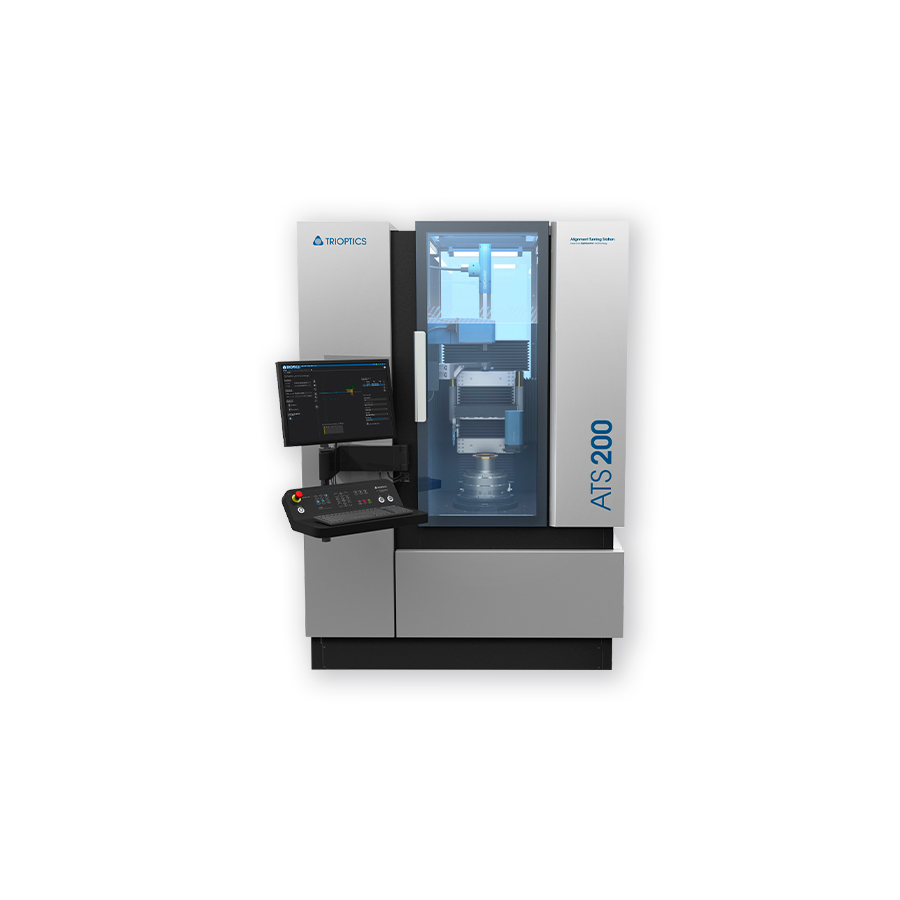

ATS200 UP 全自動數控定心車床

產品編號：750037

ATS全自動數控定心車床

為滿足越來越高的光學系統裝配精度要求，德國TRIOPTICS GmbH精心打造出Alignment Turning Stations——ATS型全自動數控定心車床。該設備將加工與檢測完美的結合在一起，通過加工光學透鏡所在的金屬鏡座，使得光學件的光軸與金屬鏡座的機械軸重合，以裝配出接近理想狀態的鏡頭組；同時，加工過程可保證金屬鏡座的結構尺寸，這樣就可滿足后續鏡頭組裝配過程中的包括空氣間隔在內的各公差要求?？梢哉f，ATS型全自動數控定心車床是實現高精度光學系統裝配的必備工具。

產品功能：

定心車削，使光學鏡片或鏡組的光軸與金屬鏡座的機械軸重合；

金屬鏡座結構尺寸可高精度控制；

后續鏡頭裝配時空氣間隔可高精度控制；

具備數控車床的全部功能；

具備雙光路中心偏差測量?jī)x（定心儀）的全部功能；

可測量并加工單鏡片、膠合鏡組、金屬鏡、非球面透鏡等工件。

規格參數

產品編號	750037
產品型號	ATS200 UP
車床類型	立式車床，三軸系統，空氣軸承/靜油壓軸承
測量系統	雙光路定心系統
工件直徑	0…200mm
可加工材料	黃銅、硬鋁、鍍鎳鋼材、鋼材、因瓦合金、鈦合金等
非接觸式光學位移傳感器	可選配
紅外鏡片及金屬鏡	可測量并加工
中心偏差測量精度	< 0.2μm
空氣間隔控制精度	< 1.0μm
工件圓度	< 0.5μm
定心加工精度	±0.75 μm
平面度加工精度	±0.25 μm
圓度加工精度	±0.25 μm
圓柱度加工精度	±0.5 μm
鏡筒直徑加工精度	±1 μm

*平面度加工精度及平行度加工精度是指對于直徑150mm的黃銅在2-5mm加工范圍內上下法蘭面的加工精度。
*圓度加工精度、圓柱度加工精度、鏡筒直徑加工精度是指對于直徑150mm的黃銅的加工精度。
*該設備屬于精加工設備，車削量100-200μm，不能做車斷工作。
*工件直徑20-150mm對產品暫無要求，0-20mm、150-200mm取決于產品設計情況。
*更大工件直徑可根據需求定制，如∶280mm，300mm。
