530038 產品規格書

產品信息

30mm籠式系統Z軸平移安裝座夾持尺寸25.4mm

產品編號：530038

產品描述

聯合光科的Z軸籠式平移安裝座適用于30mm籠式系統，通過壓圈（附帶兩個SM1壓圈）固定的方式，可安裝最大厚度為6.4mm的Φ1英寸光學元件。Z軸籠式平移安裝座的撓性設計增加了穩定性。產品可調行程1.0 mm，帶行程范圍刻度標識。聯合光科光學籠式系統的性價比高，組裝、移動順暢，剛性好，為您提供調整、定位、傾斜安裝等各類組件，便于調整光路。

產品特點
1. 撓性設計，可調行程1.0mm，帶行程范圍刻度標識；
2. 精密測微驅動器平移以1μm為分度；
3. 可安裝最大厚度為6.4mm的Φ1英寸光學元件；
4. 兼容30mm籠式系統；
5. 安裝座帶M4螺孔可安裝至接桿；
6. 帶SM1內螺紋(1.035"-40)孔兼容SM1螺紋組件；
7. 附帶兩個SM1壓圈

規格參數

夾持尺寸 25.4mm

最大夾持厚度 7mm

螺紋規格 M4

備注微分頭驅動；附帶2個SM1壓圈

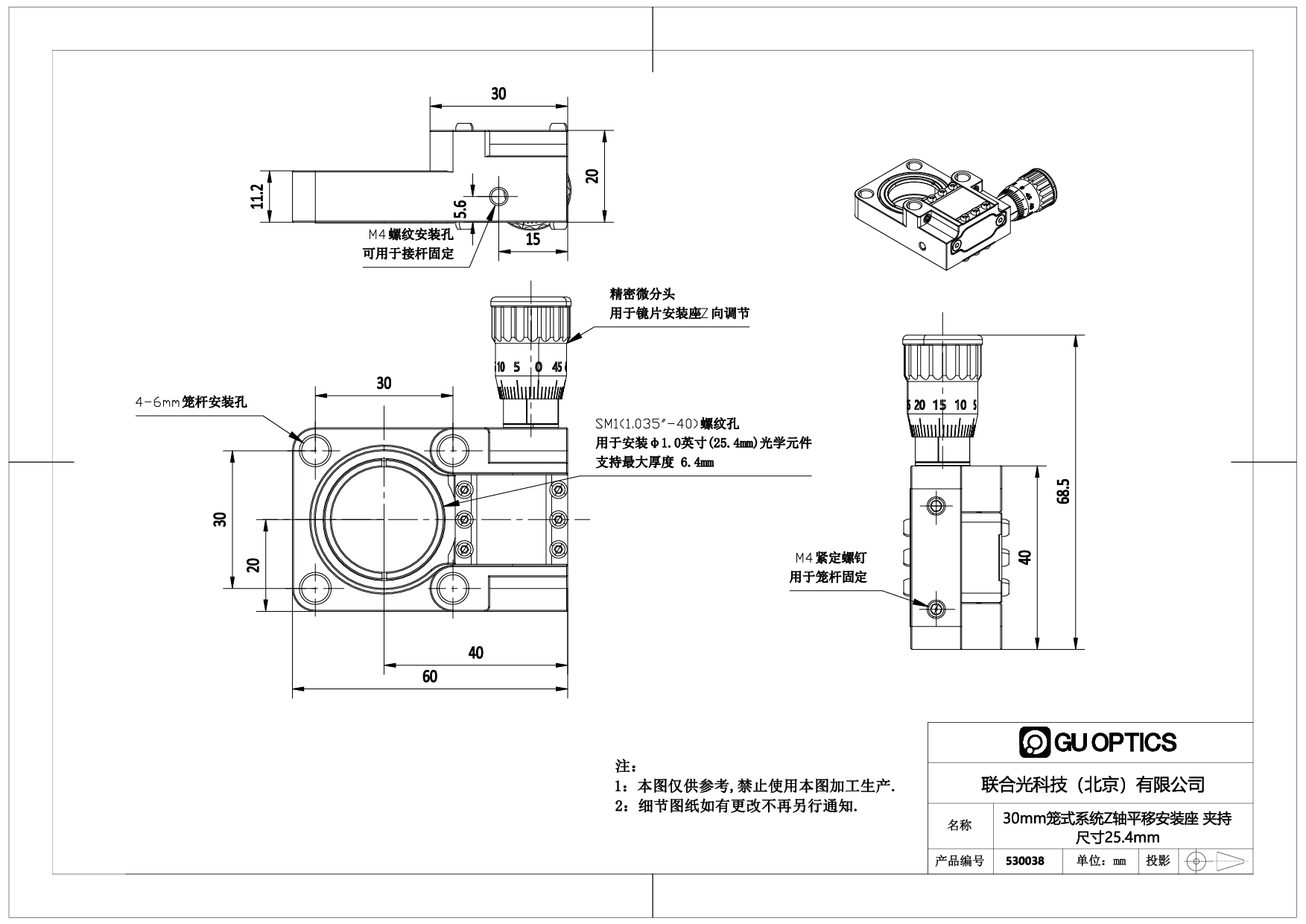

尺寸圖

關于產品

1. 產品圖均為渲染效果圖，僅供參考。

2. 在購買夾持光學元件鏡架時，請確定元件的尺寸及厚度，確保匹配。

3. 采購光學平臺等產品，請聯系我們確認搬運及安裝事項。

4. 產品無質量問題，退換郵費需自行承擔，退回時保持產品外觀完好，性能無損傷，不影響二次銷售；如產品有質量問題，請與我們聯系。

5. 聯合光科在您構建光學實驗系統的過程中提供標準的配套光機元件，保證您高精度的機械需求同時方便您使用過程中快捷的進行元件的固定、替換和調整。我們也可根據您的需求進行特殊尺寸和規格的定制服務。
