526660 產品規格書

產品信息

直線位移臺 臺面寬度80mm 行程150mm 鋁合金滾珠絲桿+直線導軌

產品編號：526660

產品描述

直線電機驅動平移臺適用于行程范圍在0-150mm之間的各項應用。它結構堅固、性能卓越，廣泛應用于各種精密的科研、工業生產環節，其中包括半導體晶圓檢查、微電子裝置的測試和組裝、抓取與放置、DNA定序或激光加工。位移臺插電即用，控制器配備觸摸顯示屏方便調試與控制，接口豐富方便二次開發。

產品特點
(1) 行程覆蓋：50mm、100mm與150mm。
(2) 堅固的臺身設計可確保以150mm×150mm的最大行程進行可靠的XY軸組裝。

規格參數

行程 150mm

負載 10kg

分辨率 0.625μm

最小運動增量 1μm

單向重復定位精度(保證值) ±1μm

單向重復定位精度(典型值) ?±0.5μm

雙向重復定位精度(保證值) ±3μm

雙向重復定位精度(典型值) ?±1.5μm

準確度(保證值) ±15μm

準確度(典型值) ?±8μm

最大速度 10mm/s

使用場景 /

直線度 15μm

平整度 15μm

Yaw-偏擺 30″

Pitch-俯仰 30″

持續推力 /

峰值推力 /

重量 2kg

適配控制器 528251/528252/528254/528255/528256/528257/528264

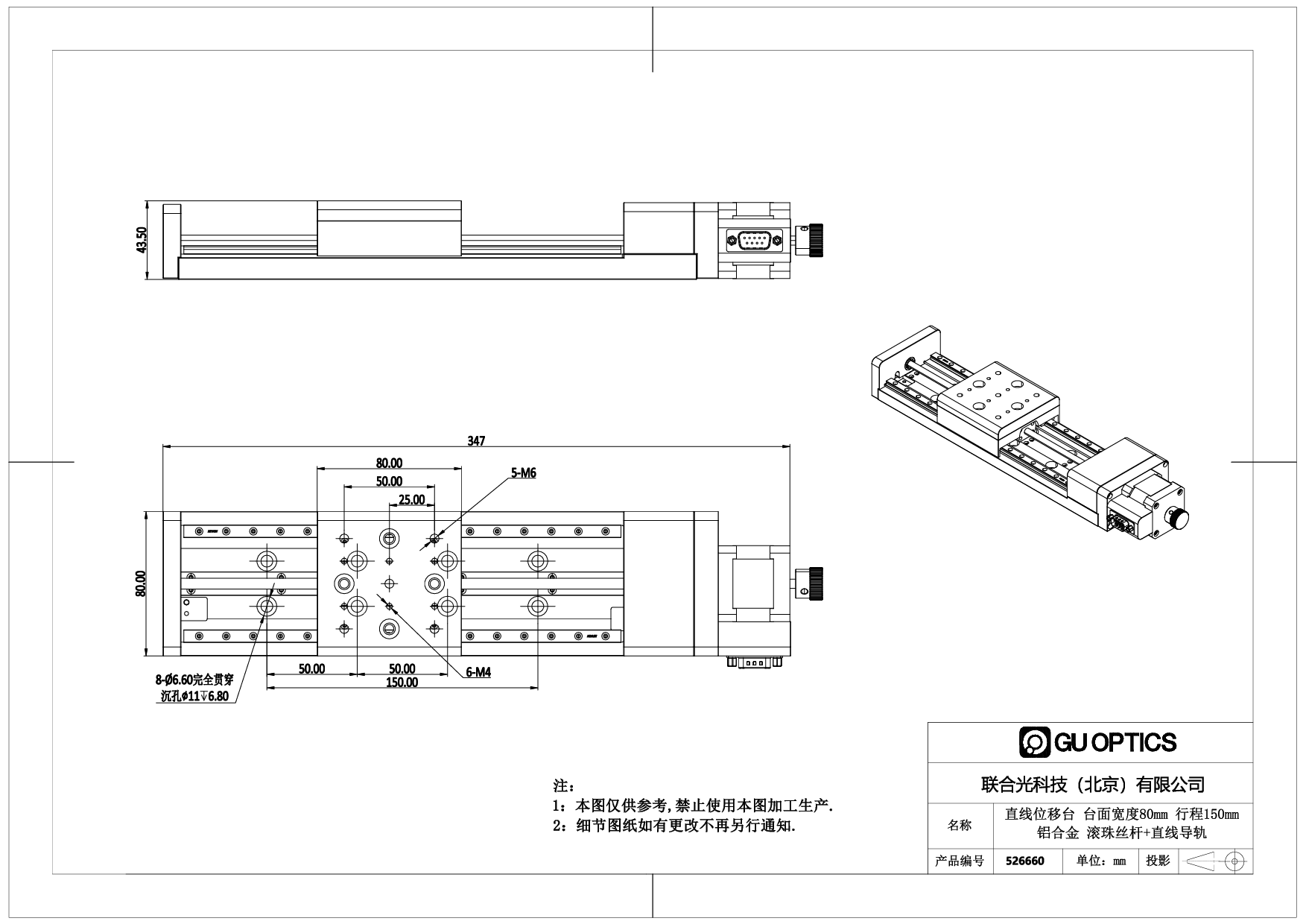

尺寸圖

關于產品

1. 產品圖均為渲染效果圖，僅供參考。

2. 在購買夾持光學元件鏡架時，請確定元件的尺寸及厚度，確保匹配。

3. 采購光學平臺等產品，請聯系我們確認搬運及安裝事項。

4. 產品無質量問題，退換郵費需自行承擔，退回時保持產品外觀完好，性能無損傷，不影響二次銷售；如產品有質量問題，請與我們聯系。

5. 聯合光科在您構建光學實驗系統的過程中提供標準的配套光機元件，保證您高精度的機械需求同時方便您使用過程中快捷的進行元件的固定、替換和調整。我們也可根據您的需求進行特殊尺寸和規格的定制服務。
