502011 產品規格書

產品信息

架構固定環 D ?65mm d ?38mm

產品編號：502011

產品描述

通常的光學實驗室中已經配備了常用的光學平臺，以及和平臺連接的高度可調支架桿及接桿。光橋系統提供光學系統架構固定環（Fixed Mount）用于裝配好的光學元件在光路系統中的固定及和其他產品的互連。
聯合光科提供的架構固定環配有標M4及M6螺孔用于和光具座接桿連接。所有架構固定環都是CNC數控中心加密而成，具有極高的尺寸精度以及良好的同心度和垂直度。由于光橋系統的設計特點，多個或成組光學元件可以安裝在同一個接桿頂部，同時保證光學元件之間的同軸精度。由于減少了獨立調整平臺及桿架的使用數量，使用者可以節約各獨立調整平臺及桿架所需的安裝空間，是的整個光學實驗系統變得更加緊湊。
聯合光科可為您提供配套的光機元件，同時我們有大量的標準庫現貨供應。聯合光科衷心期望在您構建光學實驗系統的過程中，能為您提供簡潔、經濟、快捷的手段，并方便您使用過程中快捷的進行元件替換和調整。

產品特點
1. 配有標準M4及M6螺孔用于和光具座接桿連接；
2. 502000—502009也可用來夾持延長筒，鏡筒，激光器等

規格參數

D ?65mm

d(mm) ?38mm

H(mm) 63.5mm

T(mm) 15mm

與其他光橋部件聯接固定方式螺紋聯接

端口1-螺紋規格 M48x0.75-陰

端口2-螺紋規格 M48x0.75-陰

與接桿聯接螺紋規格 M4&M6

標配壓圈 N/A

鎖緊螺釘

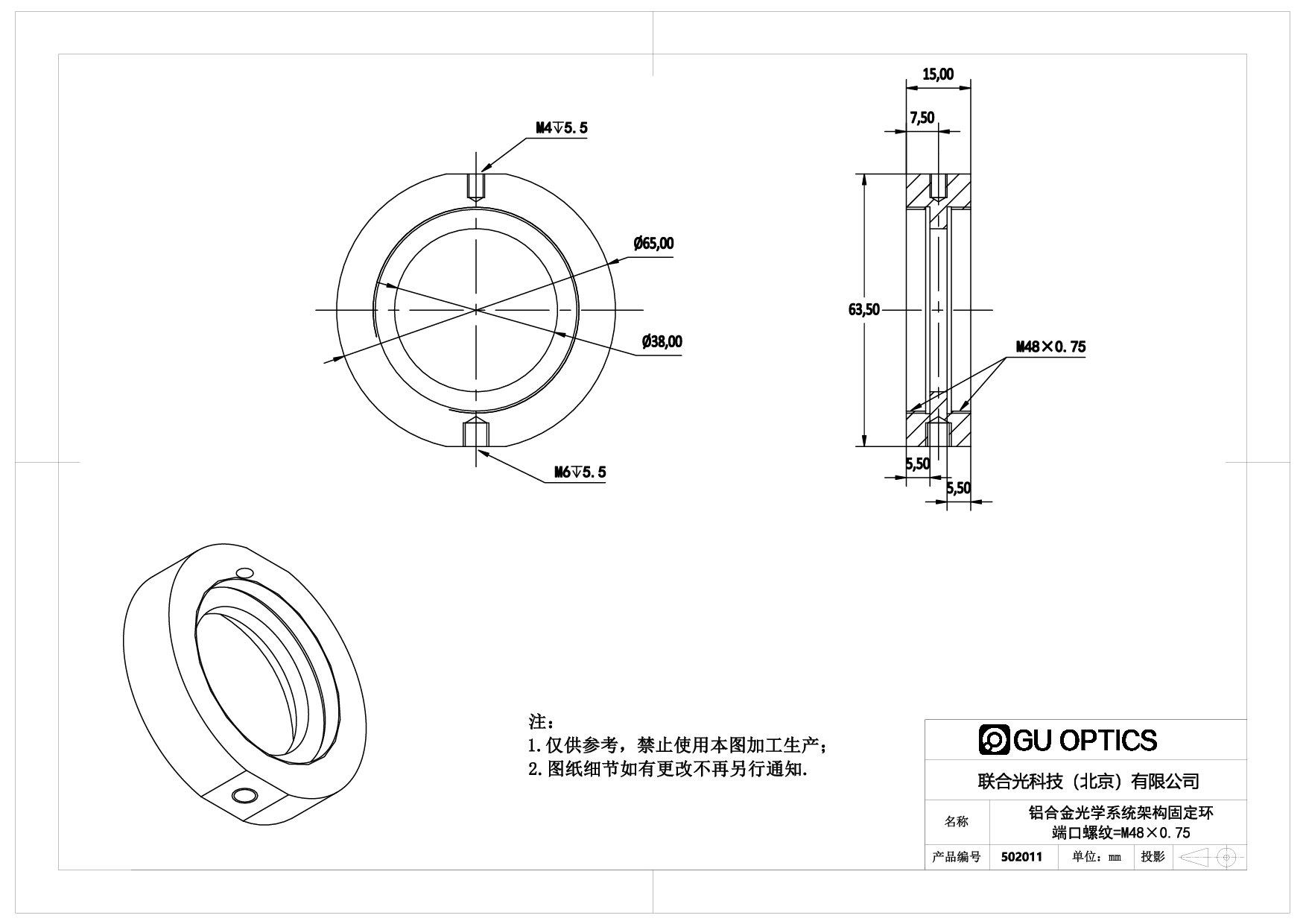

尺寸圖

關于產品

1. 產品圖均為渲染效果圖，僅供參考。

2. 在購買夾持光學元件鏡架時，請確定元件的尺寸及厚度，確保匹配。

3. 采購光學平臺等產品，請聯系我們確認搬運及安裝事項。

4. 產品無質量問題，退換郵費需自行承擔，退回時保持產品外觀完好，性能無損傷，不影響二次銷售；如產品有質量問題，請與我們聯系。

5. 聯合光科在您構建光學實驗系統的過程中提供標準的配套光機元件，保證您高精度的機械需求同時方便您使用過程中快捷的進行元件的固定、替換和調整。我們也可根據您的需求進行特殊尺寸和規格的定制服務。
